熱塑性彈性體(TPE)造粒
熱塑性彈性體 (TPE)，有時也稱為熱塑性橡膠 (TPR)，是一類共聚物或聚合物（通常是塑料和橡膠）的物理混合物，由具有熱塑性和彈性體特性的材料組成。
雖然大多數彈性體是熱固性塑料，但熱塑性塑料在制造中相對容易使用，例如通過注塑成型。熱塑性彈性體顯示出橡膠材料和塑料材料的典型優勢。
越升致力于為各種 TPE 造粒（TPE / TPV / TPU / TPA）提供優質的擠出機。特此分享以下特殊應用的一些經驗：
目錄
6大常見的熱塑性彈性體
- 苯乙烯嵌段共聚物，TPS (TPE-s)
- 熱塑性聚烯烴彈性體，TPO (TPE-o)
- 熱塑性硫化橡膠，TPV（TPE-v 或 TPV）
- 熱塑性聚氨酯，TPU（TPU）
- 熱塑性共聚酯，TPC (TPE-E)
- 熱塑性聚酰胺，TPA (TPE-A)
熱塑性彈性體的應用
- 汽車（防塵罩、三角窗、空氣濾清器、手剎等）
- 電線電纜（電線、點火線、耳機線、連接器插頭等）
- 建筑與運輸（密封條、伸縮縫、地鐵墊等）
- 其他工業（排水管、把手、杯墊、腳墊、鞋等）
一些特殊行業應用的經驗

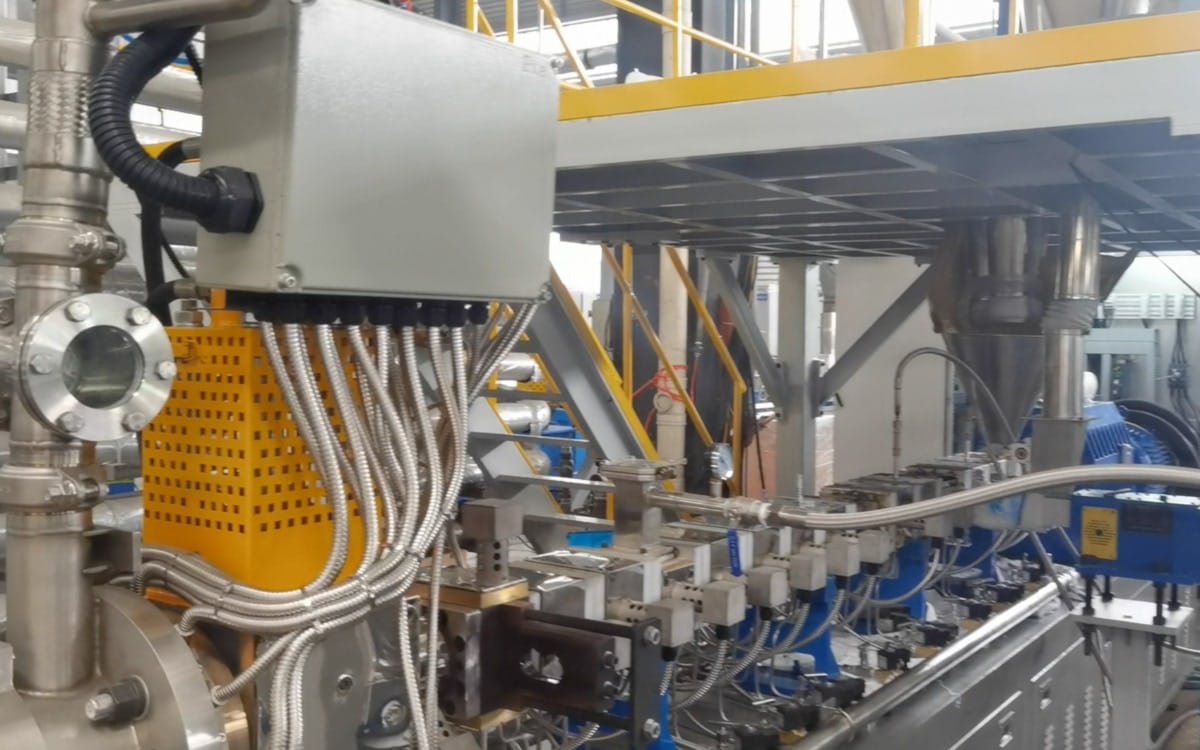

1. 熱塑性硫化橡膠，TPV
TPV是一種熱塑性動態全硫化橡膠，它是在熔融塑料相中動態硫化橡膠制成的。在此過程中，橡膠被剪切成微米級硫化膠顆粒，形成具有海島結構的橡塑兩相體系。兩相體系使TPV材料獲得了橡膠和塑料的特性，如熱塑性加工能力、完全可回收性和高回彈性。該產品可替代橡膠，節約能源，更為環保。
由于其生產的原材料，TPV的共混造粒需要兩步，每個步驟都需使用不同的設備。
若EDPM是顆粒形態
1）第一步：采用雙螺桿擠出機進行預混、共混、吸油
需要特殊的螺桿元件來預混合液體和聚合物；
水環造粒就足夠；
第一步中采用一臺大型擠出機，就足夠為第二步中的幾臺小型擠出機提供原材料。
基礎配方：
PP (20~30%), 顆粒狀EDPM(40~50%), 碳酸鈣(10~20%), 油 (0-15%), 功能助劑(2~10%).
可選擠出機規格參數:
| Model | Diameter (mm) | Max. Speed (rpm) | Motor (kW) | L/D | Output (kg/hr) |
|---|---|---|---|---|---|
| SAT75 | 71.4 | 500 | 220 | 48 | 500-600 |
| SAT95 | 93 | 500 | 355 | 40 | 800-900 |
2）第二步：使用雙螺桿擠出機進行反應性混煉
需要長 L/D 和高扭矩齒輪箱以獲得足夠的反應時間、足夠的分散；
具有較小間隙的小型擠出機是該工藝的關鍵；
需要特殊的螺桿元件來預混合液體和聚合物；
對于這個步驟過程，預混合和容積式喂料就足夠了；

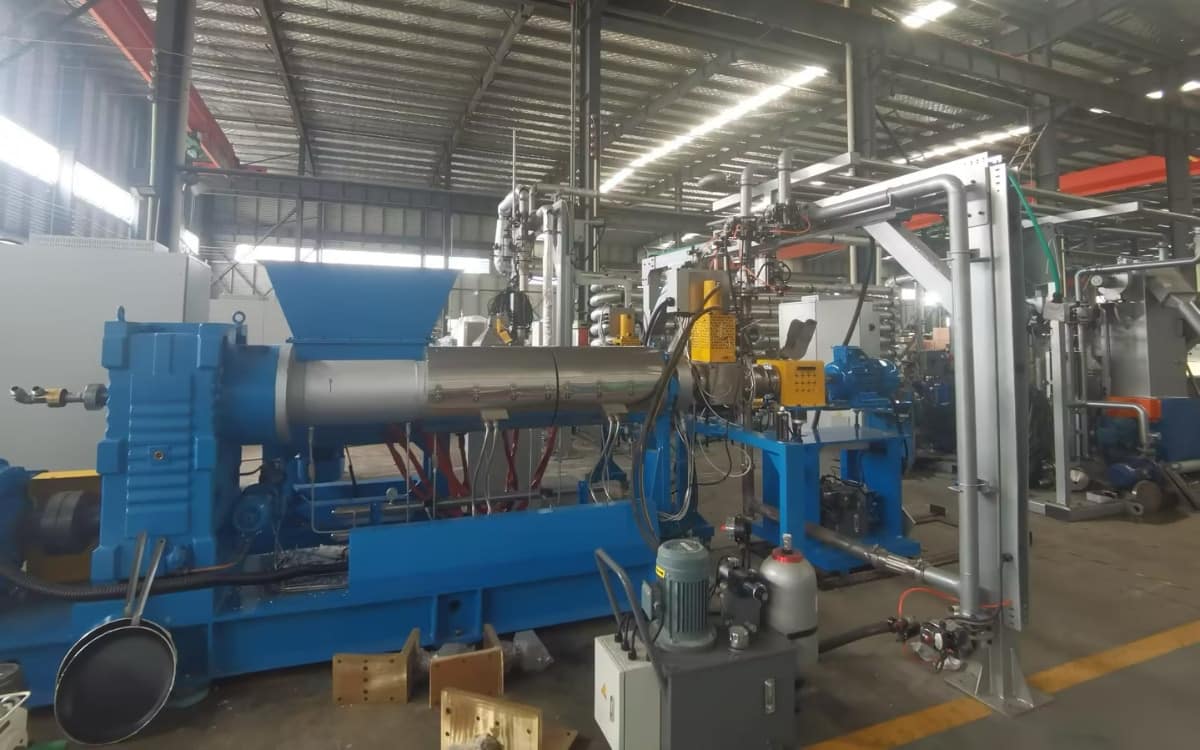

根據最終顆粒的硬度，我們可以選擇水環切?；蛩虑辛Ｏ到y。
基礎配方：
用第一步工藝制成的顆粒、硫化劑、額外油、其他添加劑。
可選擠出機規格參數:
| Model | Diameter (mm) | Max. Speed (rpm) | Motor (kW) | L/D | Output (kg/hr) |
|---|---|---|---|---|---|
| SAT52 | 51.4 | 600 | 110 | 52 | 200-300 |
| SAT65 | 62.4 | 600 | 220 | 52 | 300-400 |
| SAT75 | 71.4 | 600 | 315 | 52 | 500-600 |
若EDPM是塊狀
1) 第一步：與CaCO3預混合并吸收所有油的密煉機

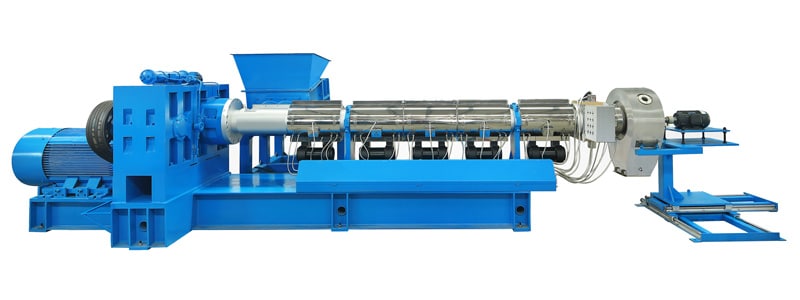

隨后，將料強制喂入一臺單螺桿擠出機進行造?；蚍鬯槌尚K。
基礎配方：
塊狀EDPM, 碳酸鈣 (10~20%), 油 (0-30%), 功能母粒(2~10%).
可選設備組合規格參數：
| Model | Kneader Volume (Liter) | Screw Diameter (mm) | Screw Speed (rpm) | Motor (kW) | Output (kg/hr) |
|---|---|---|---|---|---|
| K75-TDD180 | 75 | 180 | 75 | 110/90 | 300-400 |
| K110-TDD220 | 110 | 220 | 75 | 160/110 | 600-700 |
2）第二步：使用雙螺桿擠出機進行反應性混煉
需要長 L/D 和高扭矩變速箱以獲得足夠的反應時間、足夠分散；
需要特殊的螺桿元件來預混合液體和聚合物；
對于這個步驟過程，失重秤喂料更好；
根據最終顆粒的硬度，我們可以選擇水環切?；蛩虑辛Ｏ到y。
基礎配方：
PP, 第一步制備的粒裝原料, 硫化劑, 其他功能性助劑；
可選擠出機規格參數:
| Model | Diameter (mm) | Max. Speed (rpm) | Motor (kW) | L/D | Output (kg/hr) |
|---|---|---|---|---|---|
| SAT52 | 51.4 | 600 | 110 | 52 | 200-300 |
| SAT65 | 62.4 | 600 | 220 | 52 | 300-400 |
| SAT75 | 71.4 | 600 | 315 | 52 | 500-600 |

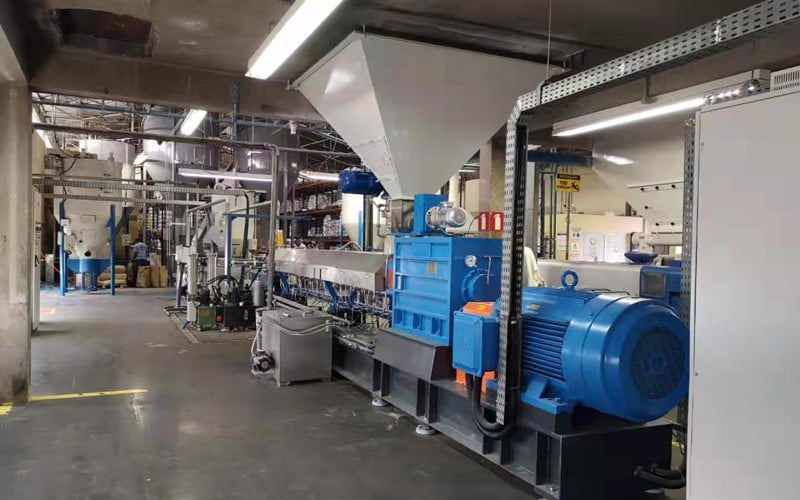

2. 鞋用TPR的造粒
與傳統工藝（密煉機+單擠出機）相比，選擇使用雙螺桿擠出機可以提高產量，產品也具備更好的分散性；
顏色可以很容易地改變；
水環切粒。
基礎配方：
HIPS/CPPS + SBS + 石蠟油 + 碳酸鈣 + 二氧化硅 + EVA + 穩定劑 + 功能母粒
可選擠出機規格參數::
| Model | Diameter (mm) | Max. Speed (rpm) | Motor (kW) | L/D | Output (kg/hr) |
|---|---|---|---|---|---|
| SAT65 | 62.4 | 500 | 160 | 52 | 400-500 |
| SAT75 | 71.4 | 500 | 220 | 52 | 700-800 |
